一體化預制泵站最早起源于歐洲當地近年來,隨著小流量、低揚程的提水需求增加因其集成化程度高、施工容易且工期短、后期運維方便、自動化控制便捷等優于傳統泵站的諸多優點，逐漸在國內出現了眾多的應用實例，適用于水環境治理工程、農村供水治污工程和城市雨洪調蓄工程等。

但當下一體化預制泵站設計圖紙基本由生產廠家提供，設計單位容易忽視其基本設計要求與運行規律。目前針對一體化預制泵站工藝設計的文獻較少，例如王夢月對上海浦東新區某村一體化污水提升泵站的計算過程進行了展示;李進軍等對張家港市靜脈科技產業園一體化污水提升泵站的設計進行了介紹;任亮國對渤海區域某一體化雨水泵站組合設計進行了闡述;孟令智中總結了一體化泵站的優勢和設計注意問題;孟凡有等以某一體化泵站為例詳細介紹了設計過程及施工注意事項。已有文獻在一體化泵站工藝設計流程的全面性和系統性上不夠完整，在高集成度下一些設計參數、要求被忽略，造成了設計盲區。

為了幫助工程師更好地掌握一體化泵站設計的主要參數和運行規律，作為平時設計時的指導，通過整合一體化泵站的現行規范標準和圖集，對關鍵步驟、參數確定和設計流程進行梳理，對規范和多本圖集做了總結比對，較為全面系統地歸納出一體化泵站設計的主要流程，對目前尚有不同意見的集水池有效容積的計算提出復核方法，并給出三大液位的一般控制程序等內容。

一體化預制泵站設計流程

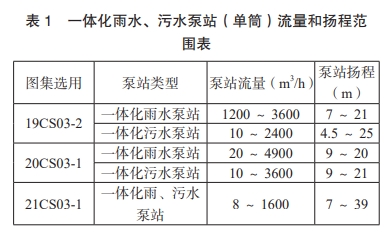

根據《19CS03-2一體化預制泵站選用與安裝(二)》《20CS03-1 一體化預制泵站選用與安裝(一)》《21CS03-3 一體化預制泵站選用與安裝(三)》“-8 三本圖集，目前可供選擇的一體化雨水、污水泵站(單簡)流量和揚程范圍如下表1。

一體化泵站主要由筒體、潛污泵、格柵、液位計、沖洗閥、進出水管路、控制柜、通風系統等組成，一般分為干式和濕式兩種形式，因濕式泵站適用于用地緊張的情況且運行維護簡單，其應用更廣。簡體目前的材質主要有三種，分別為GRP(玻璃鋼)、HDPE(高密

度聚乙烯)和 HMPP(高模量聚丙烯)，當下GRP 材質的殼體應用較多。一體化泵站的立面及主要設施如圖 1。

2.1 工作環境

2.1.1 地基處理相關要求

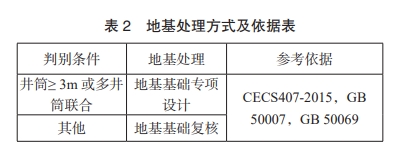

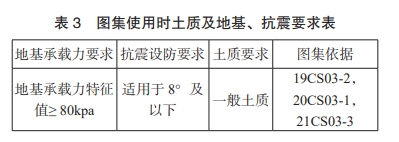

根據筒徑劃分，地基處理的方式見表2,圖集使用時的地基承載力要求、土質狀況和抗震設防要求見表3。

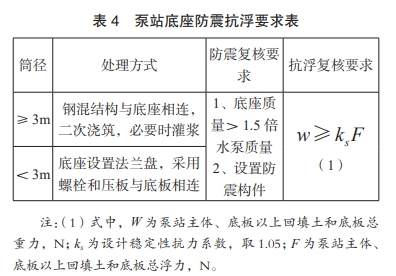

2.1.2 泵站底座結構設計要求泵站底座結構為防止水泵固定處產生震動和共振，需進行防震復核，同時考慮地下水對筒體的影響，進行抗浮復核，處理方式及要求見表 4。

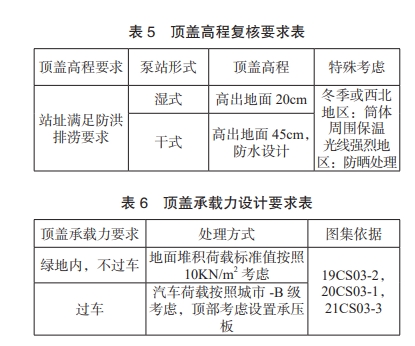

2.1.3 頂蓋設計要求頂蓋設計主要包括頂蓋高程確定和頂蓋承載力要求復核，分別見表5、表6.

2.2 水泵選型

根據需要一體化泵站的流量和揚程可以在圖集選型表中確定主要參數，進行后續集水池有效容積及液位的計算。張孔峰四認為當下一體化泵站的有效容積確定依據不足，胡凱 [0對一體化泵站的有效容積進行了優化設計。基于此，綜合規范和圖集要求，通過集水池有效容積確定有效水深，進而確定三大液位后，利用 19CS03-2 和 20CS03-1 圖集中“進水管內底距筒底最小高度”這一參數復核三大液位，最終再反推有效容積和有效水深。以某一體化雨水泵站為例，已知流量為1350m'hh,揚程為 12m。主要選型參數如下表7。

2.3 工藝設計

2.3.1集水池有效容積的初步確定及復核

條件

有效容積的確定公式如下:

(2)式中，"為集水池有效容積，m’;Q。為一體化泵站中最大單泵設計流量，m'h;

為水泵每小時最大啟停次數。Z

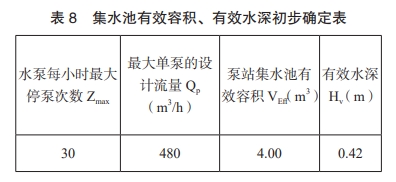

《室外排水設計規范》(GB50014)中規定自動控制水泵每小時不超過6次，而對于一體化泵站中水泵因配備高啟停次數電機，目前一般最大允許啟停次數為10~30次，所引用圖集也依據此條說明。集水池有效容積及有效水深初步確定如下表 8.

復核條件:污水泵站集水池有效容積需大于等于最大單泵5min 的出水量，雨水泵站集水池有效容積需大于等于最大單泵 30s的出水量。復核后滿足條件，故初步確定集水池最小有效容積為4.00m，有效水深為0.42m。

2.3.2 集水池內三大液位的確定、復核及液位控制

集水池內三大液位由低向高依次是停泵液位、啟泵液位和報警液位。各液位確定方式及初步計算結果見表 9。

復核條件:啟泵液位=Max(初算結果進水管內徑+進水管內底距簡底最小高度)取進水管為鋼混Ⅱ級管，管徑DN800，壁厚為80mm，則內徑為0.64m，故啟泵液位=Max(1.14,1.74)=1.74m,報警液位為 1.84m.三大液位確定后計算最終有效水深=啟泵液位-停泵液位 =1.02m，有效容積為 10m'，水泵每小時最大啟停次數為 12次，均滿足要求。因三臺水泵，故設置1#、2#、3#水泵液位控制程序，遵循“先開先停，后開后停”的原則，液位一個閉環控制流程如下:泵站進水，液位持續升高，待液位升至進水管內底高程(即1#啟泵液位)1#泵開啟，液位繼續升至進水管中心線高程(即2#啟泵液位)2#泵開啟，液位繼續升至進水管內頂高程(即3#啟泵液位)3#泵開啟，液位繼續升高時觸發報警液位，控制進水閘閥或出水閘閥;待液位持續下降，降至3#啟泵液位時不做處理，降至2#啟泵液位時關閉1#泵，降至 1#啟泵液位時關閉2#泵，液位持續下降至停泵液位時關閉 3# 泵。在實際運行過程中，自動進行多輪循環啟停，此種設置可減少單泵每小時啟停次數，以延長水泵使用壽命。

2.3.3 格柵選擇

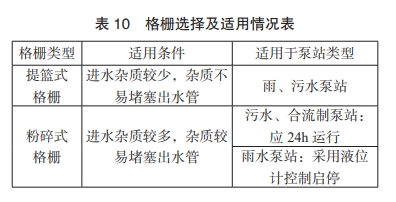

因一體化泵站中所用格柵尺寸相對較小，可依據圖集直接選定型號規格，若需特殊設計時,可按《給排水設計手冊-第5冊城鎮排水》5.1節計算。格柵選擇及適用條件如下表 10。

2.3.4 導流板和泵坑

對于簡井>3m 的濕式一體化泵站需要設置導流板，以保證良好的進水流態。同時相比較于傳統泵站清污，一體化泵站一般通過設計流態有利的泵坑形狀來實現自清潔。導流板和泵坑的設計一般通過 CFD仿真模擬,例如馮俊豪!2基于市場上泵站產品對泵坑進行了優化模擬和雜質排出分析，應用在賽萊默公司的新泵站中:胡凱3提出在水泵出水管道加設旁支管，噴射高速水流沖刷簡壁的反沖洗裝置等等。實際應用時應根據廠家提供的產品性能考慮。

總結

一體化預制泵站因較于傳統泵站具有諸多優勢而勢必會被廣泛使用，工程師應當掌握一體化泵站的基本設計要求和運行規律。通過總結當下一體化泵站的應用及設計實例，整合相關規范和最新圖集，較為完整系統地闡述了一體化泵站的設計流程和設計要點，主要包括一體化泵站的形式、地基處理要求、頂蓋和底板設計要求、集水池容積計算復核、三大液位計算復核及控制程序、格柵選擇、導流板和泵坑說明等內容。

隨著產品性能不斷提升，集成化、自動化程度逐漸加高，一體化泵站的應用和設計也應當與時俱進，爭取使其發揮出愈加穩定、高效的性能。環節的平衡加藥控制。
